傳統的平板顯示屏產線大多采用人工方式對平板顯示屏進行收盒操作，工作效率較低，勞動強度較大。
如升級成自動收盒方式，能很大程度地減輕工人的勞動強度，工作效率也會得到極大提升，同時減少人為損壞或者誤分裝，產品質量亦可以得到保證。
根據上述需求自動下料機應運而生它能夠自動將平板顯示屏進行檢測并按OK品、可維修NG品、不可維修NG品等三類進行分裝無需人工操作
客戶需求
Customer needs
1、提升設備檢測分揀效率：設備在運行過程中，檢測產品眾多，分揀困難，只能依靠人工來進行整理，大大增加了人工成本，同時也降低了生產效率并增加了出錯率。
3、多點追蹤檢測：平面顯示屏采用高透明玻璃材質，雖具備優異的光學性能，但存在易碎特性，且常規檢測難以發現隱性損傷，顯示屏質量管控面臨挑戰。
4、減少設備用線：自動下料設備布線復雜，眾多線纜錯綜交織，不僅增加了安裝難度和維護成本，還容易導致信號干擾和故障隱患，嚴重影響了自動下料機的運行效率和可靠性。
解決方案
solution

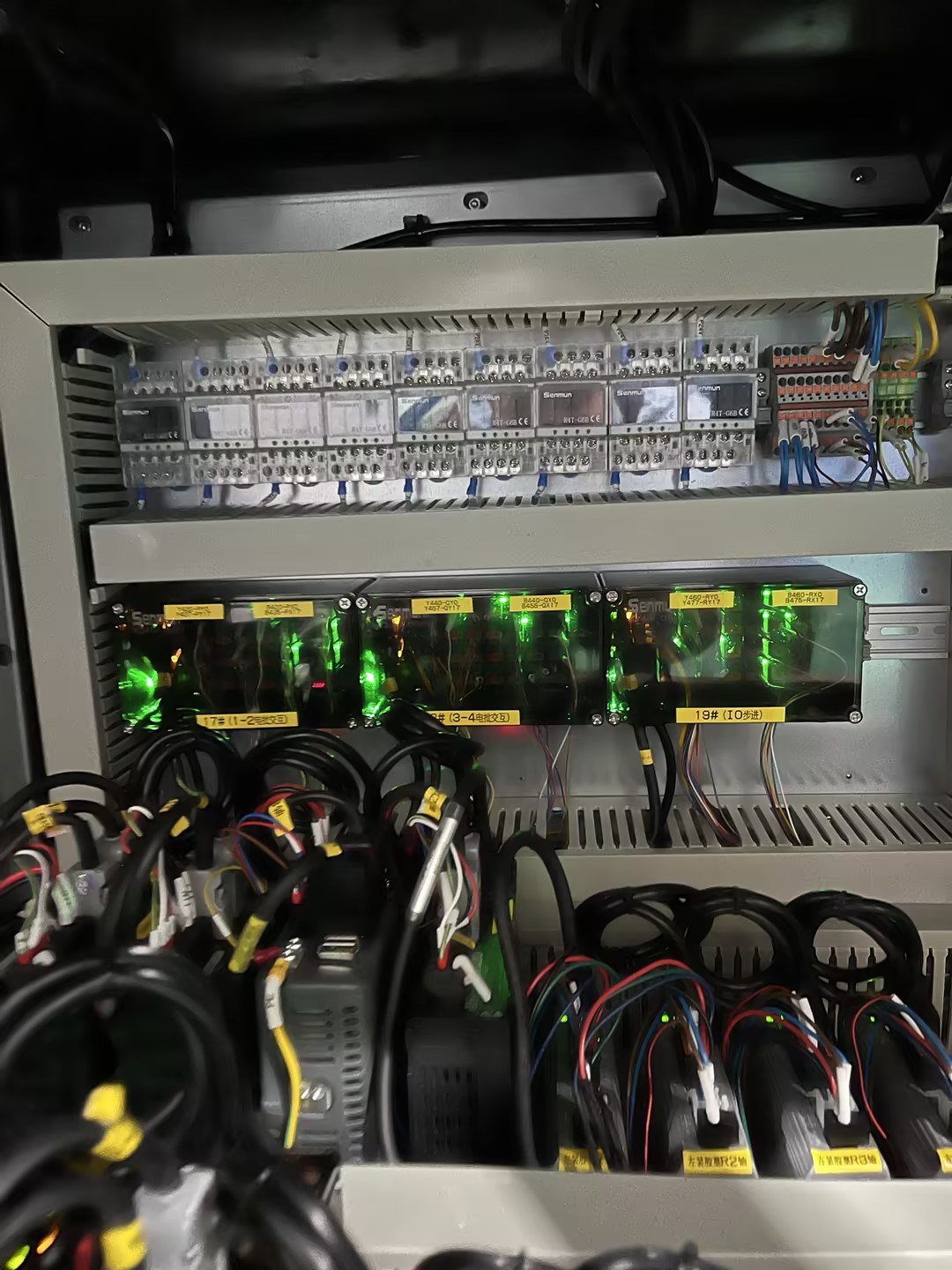

1、設備采用EtherCAT協議進行通訊，通過三銘電氣密封型一體式IO模塊EC2-I16C-O16N、EC2-I32C、EC2-O23N等產品對信號進行采集、傳輸和控制，可以及時對檢測完成后的產品進行分流，大大提升了生產效率。產品內置分線模塊，可直接給傳感器供電，無需額外配置分線盒，有效減少設備用線。
2、PLC通過PT04脈沖輸出模塊控制傳送帶的啟停，使平面顯示屏停在輸送鏈板線上橫向居中位置；控制電磁閥驅動機器人自動抓取已完成分流的平面顯示屏，并將其放到包裝盒內的相應位置進行包裝，確保了產品包裝處理的精確性和一致性。
3、同時采用EC2-I32C數字量輸入模塊，對輸送線上多處存在的位置信號（比如推爪兩側傳感器、接近傳感器、安全光柵傳感器等）進行采集，實現對顯示屏流轉過程的全流程追蹤與質量監測。
技術優勢
Technological advantages
集成化設計：內部集成了分線模塊，可直接為傳感器供電，減少分線盒的使用，降低系統成本，減少接線數量。
便捷性與穩定性：接線端子可插拔，組態簡單，運行穩定，密封防塵，適應工業環境。

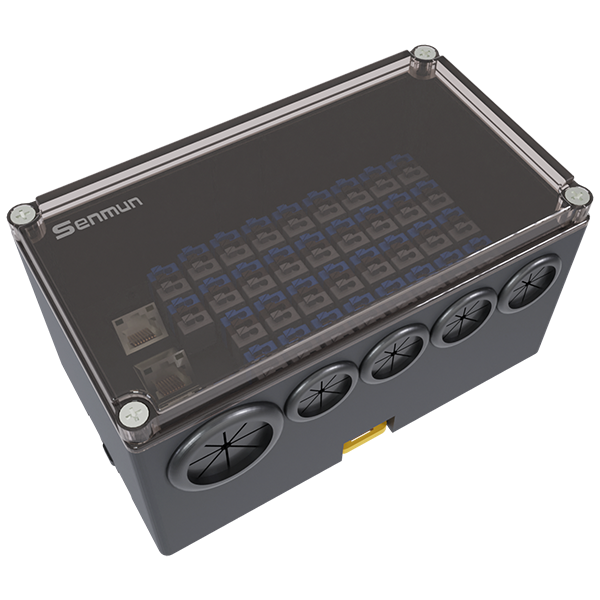

通過上述應用，為自動下料設備提供了穩定運行且高性價比的解決方案。目前，三銘電氣還推出了新一代密封型一體式IO模塊EC5/5R、MP5/5R、EC6/6R、MP6/6R等系列產品，具有內置分線模塊創新設計、極佳的密封防塵設計等特點，良好的抗干擾能力和易用性，適用于各種應用場景。
題-1_畫板 1(1).jpg)
除此之外，還有適合分散的小點數信號控制的一體式I/O模塊、IP67防護等級的IO-Link總線I/O、總線閥島等產品，豐富的產品序列可滿足客戶現場多元、復雜的需求，帶來更好的使用體驗。
